- 用導電泡棉3D打印簡易壓力傳感器
- 來源：賽斯維傳感器網 發表于 2014/12/25
近日，Let’sMakeRobots網站的一個活躍成員Gareth展示了如何使用一種導電泡棉（conductivefoam）制作一個簡單的3D打印的壓力傳感器。
這種導電泡棉是電子領域常見的一種輔料，最常用于保護集成電路，防靜電，一般會在運輸時將其包裹在電子器件的外面。但其實它的作用不止于作為運輸輔料，導電泡棉還有一些很有趣的屬性。尤其是導電泡棉可以做電阻器使用，而且是一種“可變電阻”——它的電阻值取決于它被壓縮的程度。

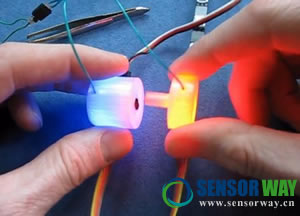

Gareth的項目就是利用了導電泡棉的這個屬性來制造準確、可重復的壓力傳感器開關系統。

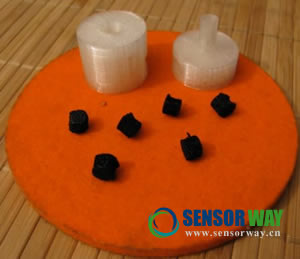

該項目使用兩個3D打印部件作為壓力傳感器單元的主體，一對銅片觸頭被放置在兩端，兩個銅片之間包裹著導電泡棉。
Gareth將五類網線焊接到每個銅片上，然后將導線從3D打印的部件穿出去，在兩個銅片之間加上幾片剪好的導電泡棉，在把兩個3D打印部件合上這樣一個簡單的基于位移阻力的壓力傳感器就做成了。
這個傳感器雖然簡單，用處可是很廣，可以連接到任何接受模擬輸入的MCU芯片上，比如ParallaxPropeller、Arduino、Picaxe或者樹莓派等，可以實現一些很有趣的應用。
