- 展望光纖之外：研究人員展示了光纖傳感器的新概念
- 來源：賽斯維傳感器網 發表于 2022/2/14

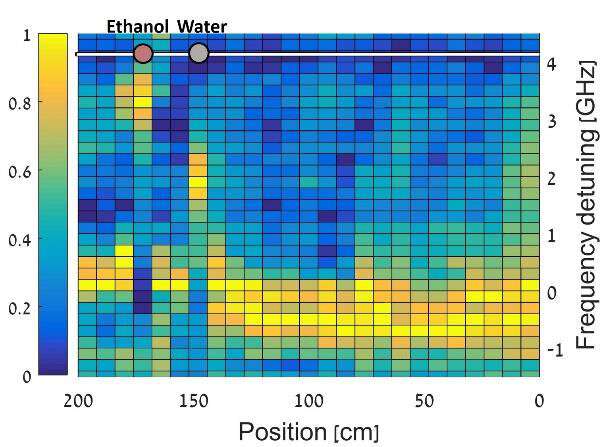

以色列巴伊蘭大學的研究人員展示了一種新的光纖傳感器概念，該概念解決了長達數十年的挑戰：在標準光纖包層外進行折射率分布映射，光無法到達的地方。該傳感器可用于關鍵基礎設施的泄漏檢測，以及石化行業、海水淡化廠、食品和飲料生產等領域的過程監控。在這張圖片中：沿著兩米長的標準光纖對包層外的介質進行分布式映射。通過耦合到光纖包層模式的局部光譜可以清楚地識別浸入水和乙醇中的兩個短段。圖片來源：Avinoam Zadok 教授
光纖使我們的互聯網時代成為可能，因為它們在世界各地承載大量數據。光纖也是一個出色的傳感器平臺。它們可以達到數百公里，簡單地嵌入結構中，并且可以安裝在禁止使用電力的危險環境中。然而，光纖傳感器也面臨著固有的基本挑戰。
以色列巴伊蘭大學工程學院的博士生 Hagai Diamandi 說：“光線所觸及的一切都是我們的王國�！� “在那里，我們的意思是說，任何光學測量都要求光應該接觸被測介質�！� 然而，標準光纖的設計正好相反。“標準光纖由玻璃包層制成，具有更薄的內核，”Diamandi 繼續說道�！肮庠趦�(nèi)核中被引導，并盡一切努力防止光泄漏到外面。在大多數情況下，被測試的物質位于更大的包層之外。不幸的是，引導光并沒有觸及外部世界的大部分�！�
一種可能的解決方案是基于同一光纖中的其他傳播形式。博士生 Yosef London 解釋說：“除了纖芯模式外，光還可以通過填充整個包層在光纖中傳播。在這種情況下，它可能會‘感覺到’外面的東西�！� 但是，如何讓光線從“正�！焙诵哪Ｊ角袚Q到那些包層模式？倫敦繼續說：“這里有一個問題。耦合到包層模式需要在光纖介質中刻上永久的、周期性的擾動，稱為‘光柵’。光柵被寫入特定的離散位置。你不能擦除它們或移動它們。 " 因此，包層模式傳感器僅限于點測量。
光纖的主要強度傳感器是空間分布的分析，其中每個光纖段都作為一個獨立的測量節點。直到現在，包層模式還不能支持分布式測量。突破性的想法來自小組中的第三位博士生 Gil Bashan：“除了使用光柵之外，還有一個替代方案。我們可以將兩個強光波發射到光纖中。當它們的頻率選擇正確時，這兩個波可以“在非常高的高超聲速下驅動光纖核心內的聲學振蕩。這些聲波成為我們的光柵�！� 該原理被稱為布里淵動態光柵。與永久銘文不同，布里淵動態光柵可以隨意開啟和關閉。它們也可以限制在任意位置的短段內，并沿光纖掃描。"
在最近發表在Optica上的一篇論文中在期刊上，該小組報告了一種分布式包層模式光纖傳感器，這是同類產品中的第一個。為此，他們必須克服相當大的障礙。顧問教授 Avi Zadok 解釋說：“芯模和包層模之間的尺寸差異很大。芯模被限制在一個非常狹窄的區域。包層模分布在大 200 倍的區域上。因此，我們擔心耦合兩種模式之間會很弱且效率低下。” 盡管如此，該團隊仍可以在標準未改性光纖的包層邊界外精確測量折射率。測量的空間分辨率為八厘米。分析正確識別了浸入水和乙醇中的短纖維部分，并清楚地區分了兩者。
Zadok 教授總結道：“我們展示了一種新的光纖傳感器概念。它解決了長達數十年的挑戰：在標準光纖的包層之外，光無法到達的地方的折射率分布映射�！� 該傳感器可用于關鍵基礎設施的泄漏檢測，以及石化行業、海水淡化廠、食品和飲料生產等領域的過程監控。
