- 汽車傳感器之信號處理電路設計詳解
- 來源：賽斯維傳感器網 發表于 2014/11/5
以80C31單片機為核心的輪速傳感器硬件結構外圍電路有信號處理電路、總線控制及總線接口等電路。
輪速傳感器產生信號經濾波、整形、光電隔離后，送80C31的/INT0輸入引腳。T1作定時器使用，對脈沖信號進行周期測量。SJA1000，82C250組成與CAN總線的控制和接口電路。在輪速傳感器的設計過程中，充分考慮其抗干擾和穩定性，單片機的輸入/輸出端均采用光電隔離，用看門狗定時器（MAX813）進行超時復位，確保系統可靠工作。
信號處理電路設計

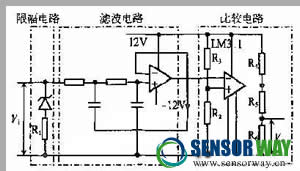

根據輪速傳感器信號特性，處理電路由限幅電路、濾波電路和比較整形電路組成，如圖所示。
限幅電路將輪速傳感器輸出信號Vi正半周的幅值限制在5V以下，負半周使其輸出為-0.6V。濾波電路設計成帶反饋的有源低通濾波器，其截止頻率為2075Hz（按最高車速為200km/h設計，傳感器輸出信號對應的頻率），選Q=0.707。比較整形電路中設置一定的比較電壓，與濾波器輸出信號相比較輸出方波信號。LM311N輸出方波的幅值為10V，經R5，R6分壓后得幅值為5V的方波信號送光電隔離器。
