　　特性

　　－　改善短期和長期穩定性
　�。�　提高可靠性
　　

　　介紹

　　RS9000.B MEMS 加速度傳感器系列是最新一代的 Colibrys 開環產品。本產品是慣性測量和高穩定性傾斜測量中的一個重大突破。

　　RS9000.B 是一個基于新型 MEMS 元件的加速度傳感器。該產品使用了Colibrys 的最新技術，其設計針對零偏，標度因數和軸對準穩定性，并提高了振動校正性能以及增強了溫度特性。

　　RS9000.B 是一個基于新型 MEMS 元件的加速度傳感器。該產品使用了Colibrys 的最新技術，其設計針對零偏，標度因數和軸對準穩定性，并提高了振動校正性能以及增強了溫度特性。

　　為了其長期穩定性，該 MEMS 元件使用一個開環的電子接口。這個集成電子器件提供了一個加速度的比率式輸出電壓，以及一個與溫度成比例的輸出，以便在系統層面上實現進一步的溫度補償。它在單電源電壓下（2.5V 和 5.5V 之間）工作，具有低電流消耗（<0.5 毫安在5V）。當電源電壓是 5V 時，滿量程加速度的輸出是一個在 0.5V - 4.5V 之間變化的比率式模擬電壓。

　　為確保產品的全密封性，該傳感器采用獨立的 20 引腳 LCC（LCC20）陶瓷封裝。它與 MS9000.D 系列產品在外形設計與形狀上完全兼容。它可以在-55°C 至 125°C 溫度范圍內工作，并能承受高達 1000G，半正弦波，0.15 微秒的沖擊，而不降低性能�？箾_擊能力高達4000g，半正弦波，0.2 微秒（單次沖擊模式）。欲了解更多的技術信息，請參閱相關的數據表。

　　參考電壓 VAGND

　　為確保 RS9000 產品擁有最好的穩定性，該傳感器的參考電壓（VAGND）是在 LCC 封裝的外部產生的。因此，在設計這個節點時應該特別地注意。此節點表示電路中使用的內部參考電壓，而 VAGND 的任何漂移將會導致輸出信號（Vout）的更大漂移。因此，這個節點的穩定控制應盡可能地精確，通常在整個產品壽命中小于 5µV。

　　Colibrys 提出了一個可能的解決方案，并在評估板上實施了質量認證。該方案使用了一個超高精度電阻分壓器來產生這個外部參考電壓VAGND。該分壓器本質上是比率式電壓，穩定性比通常在 2ppm 以內。

　　精密電阻分壓器

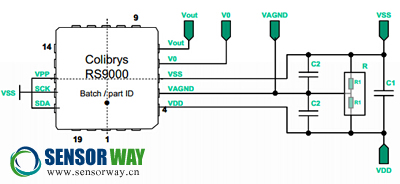

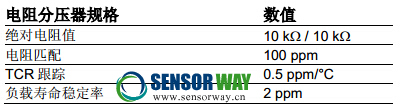

　　為了獲得所需的 VAGND 性能，每個 10kΩ需要兩個精確匹配的電阻和必須平行地連接著兩個 C2 電容，如下圖。在 LCC20 封裝中，電容器和電阻器的安放都必須盡可能地靠近 LCC20 封裝。電阻是由 Colibrys 公司將其裝在 RS9000.B 評估板上進行質量認證后選定的，它就是放在一個包裝袋中的兩個精確電阻。該器件必須具有以下特點：

　　選定的雙電阻是以下 Vishay 的組件：

　　-  VFCD1505，綜合施工（Z 箔），10KΩ/10KΩ，10KΩ / 10KΩ, 絕對值 0.01%, 比率 0.01%.

　　當差分測量傳感器的輸出時（VOUT-VAGND），需要關注節點 VAGND 的電流。它應該低于 0.1na，以避免節點VAGND 的不穩定性引起輸出信號（Vout）不穩定。

　　因此，我們建議連接一個緩沖器到這個節點上，使其零偏電流低于這個數值。 如果該電流大于 0.1nA，它會對零偏值和零偏穩定性產生不利影響。
