- 位移傳感器的定義和分類
- 來源：賽斯維傳感器網 發表于 2013/9/13
位移傳感器種類很多，按其運動方式可分為線位移和角位移，傳感器之家就是按照這種方式將產品進行劃分，這也是針對選型的需要。按位移傳感器材料劃分可將其分為導電塑料式、電感式、光電式、金屬膜式、金屬玻璃鈾式和磁致伸縮位移傳感器等等。

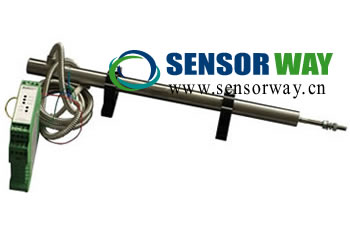

線位移傳感器：又稱直線位移傳感器，這是在實際應用最多的一種測量位移的傳感器。它是將可變電阻滑軌定置在傳感器的固定部位，滑片在滑軌上運動時，其阻值會發生變化。傳感器滑軌兩端連接穩態直流電壓，允許流過微安培的小電流，當滑片運動的時候，滑片和始端之間的電壓的大小與滑片移動的長度成正比。然后把測量電壓換算成對應的位移，就得出實際運行中位移的大小。將傳感器用作分壓器可最大限度降低對滑軌總阻值精確性的要求，這樣對于溫度變化而引起的阻值變化不會影響到最終的測量結果。
塑料位移傳感器：它是采用特殊工藝將DAP電阻漿料涂在絕緣機體上，加熱聚合成電阻膜，或?qū)AP電阻粉熱塑壓在絕緣基體的凹槽內形成的實心體作為電阻體。這種傳感器的優點在于平滑性好、耐磨性好、動噪聲小、可靠性極高、耐化學腐蝕等等。通常用于宇宙裝置、導彈、飛機雷達天線的伺服系統中。
磁致伸縮位移傳感器：它的工作原理是首先由電子倉內電子電路產生一起始脈沖，當它在波導絲中傳輸時， 產生一沿波導絲方向前進的旋轉磁場，當這個磁場與磁環或浮球中的永久磁場相遇時，產生磁致伸縮效應，導致波導絲發生扭動，這一變化被安裝在電子倉內的拾能機構所測得并轉換成對應的電流脈沖，計算兩個脈沖之間的時間差，就可以精確的測量出位移變化的大小。該產品屬于非接觸式測量傳感器，具有精度高、重復性好、穩定可靠、壽命長、安裝方便、抗環境性能強等優點，在一些環境惡劣和精確測量的場合廣泛應用。它的輸出信號是一個真正的絕對位置輸出，而不是比例的或需要再放大處理的信號，因此不存在信號漂移或變值的情況，這就減少了定期重標和維護的工作；即使在電源中斷后重新接通的情況下也不會對傳感器數據接收造成影響。
轉載請注明來源：賽斯維傳感器網（yyjsjy.net）
