- 計算加速度傳感器交叉軸靈敏度
- 來源：賽斯維傳感器網 發表于 2012/10/30
基于MENS的加速度傳感器都存在一個比較獨特的性能參數---交叉軸靈敏度。主要是用于表示有多少垂直加速度或傾角會耦合到信號。
之所以會存在交叉軸靈敏度，主要是由于在安裝傳感單元和實際的組件是產生的誤差。在實際使用中，需要準確的平臺的傾斜位置的信息，交叉軸誤差可能會引起精度不準。
下面的公式詮釋了交叉軸靈敏度：
CrSens=(√(SY2+SZ2))*100%/SX
其中，SX是測量方向的測量靈敏度，SY和SZ是在交叉軸方向的測量靈敏度。在計算靈敏度時，單位是V/g。

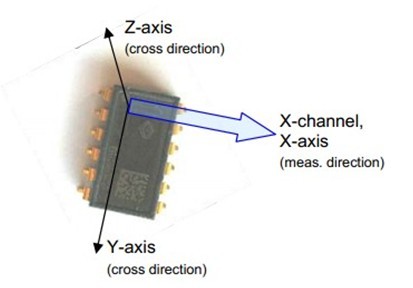

以SCA100T-D02為例，SCA100T的X通道測量方向和X通道的交叉軸方向如圖1所示。
圖1X通道測量方向
通過在相同的兩個位置傾斜傳感器(tilt1和tilt2)，測量靈敏度。傾斜位置要保證在傳感器的測量范圍之內。
在選定的傾斜位置，測試傳感器的輸出。靈敏度計算公式如下：
S=（Vouttilt1-Vouttilt2）/（sin(tilt1)+sin(tilt2)）=（Vouttilt1-Vouttilt2）/2*sin(tilt1) (2)
其中，S是靈敏度，單位是V/g，Vouttilt1是在tilt1位置的測量輸出值，Vouttilt2是在tilt2位置的測量輸出值。在方程2中，tilt是傾斜角度，單位是度。
