- 用紅外傳感器制作的人體感應多功能控制器
- 來源：賽斯維傳感器網 發表于 2011/12/23
該裝置通過開關SA1的轉換后�？蓪矆鏊臉堑�、公廁等處照明燈進行自動控制，使之白天熄滅，夜間人來燈亮，人走燈滅，達到節能目的；可用于電扇、排風扇等的自動控制。
一、工作原理

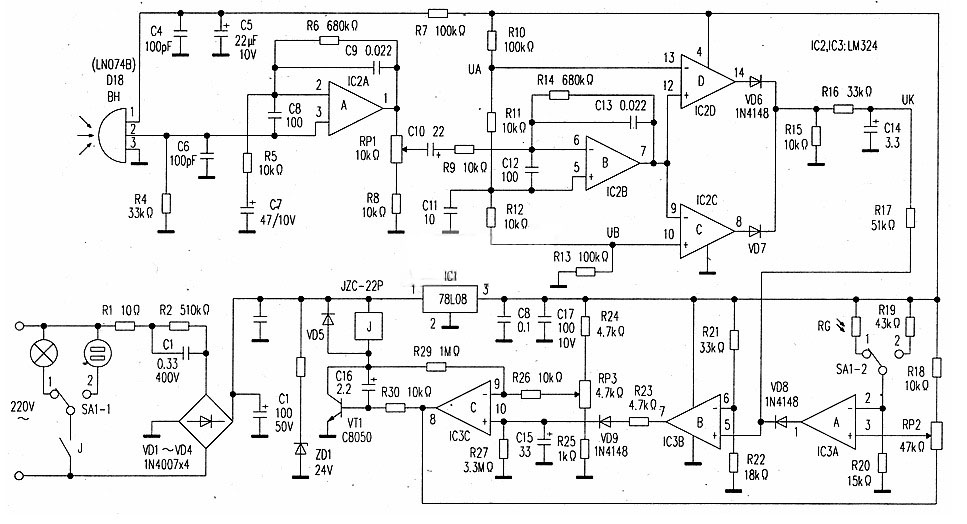

本裝置電路如圖1所示。它主要由紅外傳感器BH、放大器、比較器、光敏元件及轉換開關與控制電路等組成。紅外傳感器BH能在較遠的距離探測到人體移動所發出的微弱紅外線。當BH檢測的人體移動所發出的紅外線信號后。經轉換成為低頻電信號，由BH的②腳輸出到IC2A進行放大，然后由IC2A的①腳輸出經C1O耦合至IC2B對信號作進一步放大。
IC2C、IC2D構成電壓比較器。當IC2B的⑦腳輸出信號電壓幅度在UA和UB之間（即小于UA、大于UB）時，IC2C⑧腳輸出高電平，然后經VD6、VD7相互隔離（正或門）的作用。經R16、R17輸出一控制信號UK，加至IC3B的⑤腳，IC3A～IC3C組成電壓比較器，RG為光敏電阻，當開關SA1-2撥到①端時，此時為燈光自動控制狀態，白天由于光照射RG呈低阻態，IC3A②腳電壓較③腳電壓高，則IC3A①腳呈低電平，此時VD8正偏導通。UK被鉗制于低電位。這時。無論BH是否接收到人體紅外信號，由于UK被鉗位于低電平，則IC3B、IC3C的⑦、⑧腳均呈低電平，VT1截止，燈不亮。當天黑或環境亮度降低時。RG呈高阻態，此時IC3A②腳電壓較③腳電壓低。則IC3A的①腳呈高電平，VD8反偏截止，對UK隔離。
BH接收到移動人體發出的紅外線信號后輸出UK并與IC3B⑤腳與⑥腳基準電壓作比較，當UK即⑤腳電壓大于⑥腳電壓時，IC3BC⑦腳輸出高電平。同理，IC3C⑧也輸出高電平，VT1飽和導通，J得電吸合，J常開觸點閉合，接通照明燈。當SA1-2撥至②端時，R19被接人電路，由于阻值較高，其工作原理與無光照明時一樣。
在圖中，燈亮與被控制器工作時間長短是由RP3、C15、R27來確定。
二、制作與調整
制作時需要加非涅耳透鏡。對紅外傳感器來說。不加透鏡其探測半徑不足2米，配上透鏡后其探測距離將增加至十幾米。安裝時應將透鏡固定于BH正前方1～5cm外。
調試時，首先調整RP2.將RG光敏電阻的孔擋住，調整RP2使IC3A①腳為高電平，然后使RG接受光照，此時IC3A的①腳應為低電平，然后調整RP1使人體距透鏡5～7米左右燈亮即可。調RP3可調整工作時間的長短。
轉載請注明來源：賽斯維傳感器網（yyjsjy.net）
