- 水溫與進氣溫度傳感器波形測試
- 來源：賽斯維傳感器網 發表于 2011/10/11
�。�1）標準波形特點
負溫度系數（NTC）熱敏電阻，當溫度上升時電阻值和電壓值均下降，溫度下降時電阻值和電壓值均增加。圖為溫度傳感器標準波形。
�。�2）波形測試方法
用跨接線或探針連接到傳感器連接器信號端子上，另一測量線搭鐵。打開點火開關，發動機不運轉，測量傳感器輸出的信號電壓。起動發動機，然后在暖機過程中觀察電壓下降情況，也可 圖2氧傳感器輸出的觀察其電阻值的變化情況，但傳感器接線必須斷開。
（3）故障分析
水溫傳感器波形不正常的原因，可能是：散熱器過熱；冷卻水位不足；水箱或水管漏水；傳感器電源電壓不是5V；電腦輸出電壓不正常，接地不良。
迸氣溫度傳感器波形不正常的原因，可能是：空氣濾清器堵塞；參考電壓或電阻與溫度不相對應；連接線路松動；傳感器電源電壓不是5V；電腦輸出電壓不正常，接地不良。

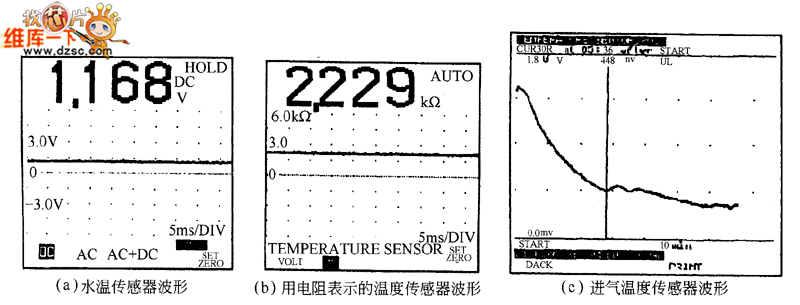

圖 溫度傳感器標準波形
