- 荷重傳感器快速測量裝置
- 來源：賽斯維傳感器網 發表于 2011/8/16
摘要:
當前，微機配料在水泥行業應用較為普遍，電子皮帶秤常用荷重傳感器(以下簡稱傳感器)作測量元件�？焖贉�(zhǔn)確地判斷傳感器是否失效，關系到迅速排除故障和確保計量準確。筆者在生產實踐中制成一套傳感器快速測量裝置，較好地解決了傳感器現場判定好壞問題。
本裝置由安放傳感器的支架和加載荷用的吊架兩部分組成。支架用長240mm，寬100mm，厚10mm鋼板作平臺，適當位置打個Φ8孔固定傳感器用，支架腿用Φ18mm長600mm的圓鋼4根，支架腿焊好后應使鋼板平臺呈水平狀態，且能平穩放置。吊架部分用Φ18mm長140mm圓鋼作水平壓桿，中間打一小淺坑，用Φ10mm長400mm圓鋼彎成“U”形，左右要對稱，“U”形彎桿焊在水平壓桿上。再用Φ6mm圓鋼彎成問號形吊桿，掛至“U”形彎桿下，吊桿下端焊一圓盤，放置砝碼用。整個吊架重量應為1kg。吊架放在傳感器上時，水平壓桿應能水平、平衡地壓在傳感器的受力頭上，并且不碰傳感器上蓋。

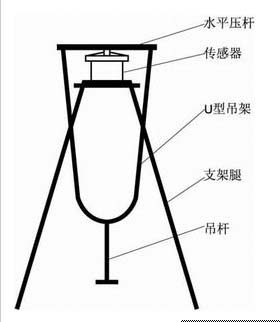

圖1 測量裝置示意圖
根據常用傳感器的量程大小，在質量技術監督部門購買1～10kg標準砝碼若干個，準備帶有mV檔的高精度數字萬用表1塊，接線端子4個，在1.5m長的四芯屏蔽線上焊上放大箱用的插頭。測量時，先固定好被測傳感器，接好電源和信號線，插入放大箱，接通電源，無載荷時測量輸出信號，如果此時輸出信號很大，那么可判斷傳感器已經損壞。由于MF型傳感器懸臂式受力架松動也有此現象，因此可重新固定好再測量。
放上吊架后，每次增加與該傳感器出廠檢定報告(以下簡稱檢定報告)相同的加載量，測量記錄輸出信號和加載量，加載到額定量程時為止，然后按與檢定報告相等的減載量作減載測量，去掉吊架時輸出信號也要記錄。由自測記錄與檢定報告相比較，就能準確地判定被測傳感器是否失效。
注意事項:1)每次加載或減載都要輕拿輕放，吊架水平壓桿始終水平地壓在傳感器受力頭上。2)自測時電壓應與檢定報告所用電壓相等。
