- 光傳感器在智能照明控制系統中的應用
- 來源：賽斯維傳感器網 發表于 2011/7/21
隨著人們生活水平的提高，人們對照明控制的要求越來越高，如營造舒適的照明環境、節約電能、提高光源壽命等。為了提高工作環境的舒適性，照明控制系統采取光傳感器，根據當前環境的照度自動控制照明設備，從而使照度控制在舒適的范圍內。
在傳統的照明控制系統中，往往采用普通光傳感器結合A／D轉換器(ADC)的方案。一方面由于光傳感器檢測到的光信號既包含可見光成分又有紅外光成分，在設計中要考慮濾除紅外光對光傳感器檢測結果的影響，并且由于采用了分離的器件，因此導致設計比較復雜；另一方面，對照度的檢測范圍比較局限，不利于實現多路照度檢測從而對同一場所內多個照明設備實施分區域控制。在此提出了基于ISL29004的多路照度檢測方案，以簡化系統設計，并采用單片機P87LPC768作為智能照明控制設備的控制核心，以實現對多個照明設備進行分區域控制，在節能的同時營造更舒適的照明環境。
1 I2C器件ISL29004
1．1I2C總線概述
I2C總線是PhiIips公司推出的芯片間串行傳輸總線，以二線傳輸，其總線上所有的節點，如主器件(單片機、微處理 器)、外圍器件、接口模塊等都連接到同名端的SDA和SCL上，實現了完善的半雙工同步數據傳送，可以方便地構成多機系統和外圍器件擴展系統。I2C總線采用器件地址的硬件設置方法，通過軟件尋址完全避免了器件的片選線尋址方法，從而使硬件系統具有簡單靈活的擴展方法。
I2C總線傳輸數據必須遵循規定的數據傳輸格式，數據傳輸由主控器控制，主控器啟動數據的傳輸、發送起始信號、尋址信息以及傳送結束時發出停止信號，被控器進行必要的應答。
1．2光傳感器ISL29004
ISL29004是新一代光一數字傳感器，集成了電流放大器、用于消除人為光閃爍的50Hz/60Hz抑制濾波器和16位adc，能將光照度轉化成簡便易用的16位、I2C標準數字輸出信號，為用戶提供了單芯片解決方案。ISL29004內部有2個光敏二極管，二極管1檢測環境中可見光和紅外光總的照度，二極管2只檢測環境中紅外光照度，兩個二極管的光譜響應是互不依賴的。用戶可以通過編程控制adc的工作模式，既可以僅輸出光敏二極管1或2的檢測結果，在模式2下還可以輸出經內部減函數計算的濾除紅外光影響的結果。ISL29004內有8個8位的寄存器，1個命令寄存器，1個控制寄存器，2個中斷閾值寄存器，4個只讀數據寄存器。命令寄存器可以設定ADC的工作模式以及分辨率；控制寄存器可以調整增益從而選擇照度檢測范圍；只讀數據寄存器LSB_Sensor和MSB_Sensor可以讀取ADC最近的數字輸出；只讀數據寄存器LSB_timer和MSB_timer可以讀取ADC最近一次積分的周期數。8個寄存器的地址依次為00H～07H。
ISL29004有2個I2C接口地址選擇引腳A0，A1，可以在1條I2C總線線路上安裝4個ISL29004，并且可以和其他I2C外圍節點共存。
2 硬件結構以及工作原理
2．1總體結構

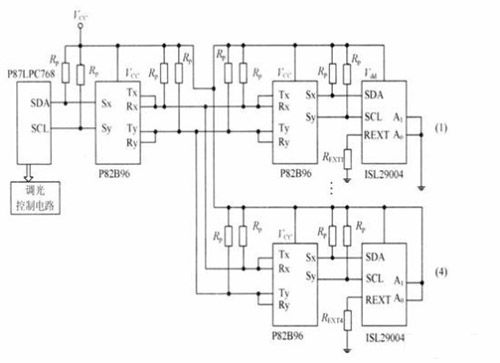

系統構成框圖如圖1所示。單片機P87LPC768作為I2C總線的主控器，ISL29004作為被控器，4個ISL29004的設備地址依次為：44H～47H，通過ISL29004的地址引腳A1，A0進行設置。在系統中，使用了準雙向I2C總線緩沖器P82896對I2C總線進行驅動擴展，實現I2C總線的遠距離傳輸，拓展了照度采集距離；P87LPC768的I2C總線經P82896緩沖器擴展后通過雙絞線和遠端的P82896以及ISL29004連接。與4組照度采集電路相對應，調光控制電路也有4組，與P87LPC768的4個PWM引腳相連。
