- SMDW35-ACC-SOL獨立油井?dāng)?shù)據采集系統解決方案
- 來源：賽斯維傳感器網 發表于 2011/7/13
功能
油井圖形監測：功圖、電流圖、功率圖；
功圖參數監測：最大最小載荷、沖程、沖次、平衡度等；
井口參數監測：油壓（或匯管壓力）、套壓、井口溫度等參數；
三相電量監測：三相電流、電壓、有功功率、功率因數等；
油井遠程控制：遠程開井、停井，遠程開停井前完備的語音告警。
系統報警監測：停井、開井報警；三相電流不平衡、電壓缺相報警；停電報警（選配功能）；安防報警（選配功能）；
井場擴展數據接口：CANBUS接口，連接SM6000P-CAN-ZL數字化電量采集控制器或第3方設備。
特點
面向工業現場應用設計；安裝、接線、調試及維護等方便快捷。
適用于游梁式、皮帶式抽油機單井監控；
井參數采集——各型傳感器：
a.太陽能無線數字化功圖采集器取代傳統載荷傳感器和位移傳感器，簡化系統部件、安裝等，開口式結構，安裝拆卸便捷；兼容游梁式和皮帶式抽油機功圖測試；
b.功圖采集器、壓力傳感器、溫度傳感器等使用無線方式，組建成SMSF本地?zé)o線數據通訊網絡，無需挖溝布線。
c.電量采集控制器，CAN總線將配電柜電量監測、遠程控制抽油機等“一線牽”，節省電纜、接線便捷；
單井?dāng)?shù)據采集——SM4OKS5000D RTU
a.豐富的多種制式的通訊接口，兼容CDMA/GPRS/SCDMA/Internet等；
b.SMSF本地?zé)o線數據通訊接口：與功圖采集器、壓力傳感器、溫度傳感器等無線通訊。無需挖溝排管布線；
c.CAN總線接口：CAN總線連接電量采集控制器，電柜電量監測、遠程控制抽油機等“一線牽”，節省電纜、接線便捷；
d.系統比對校準：配備系統比對校準儀，通過力傳遞手段對系統進行測試、比對和校準，確保數據的準確性，操作便捷。
站控?cái)?shù)據采集——日月驅動軟件
a.采集各RTU的數據，遠程啟停抽油機等；
b.調試簡單明了，三步驟即可完成，操作便捷；
c.遠程設置RTU參數、RTU程序升級，操作簡單、維護便捷

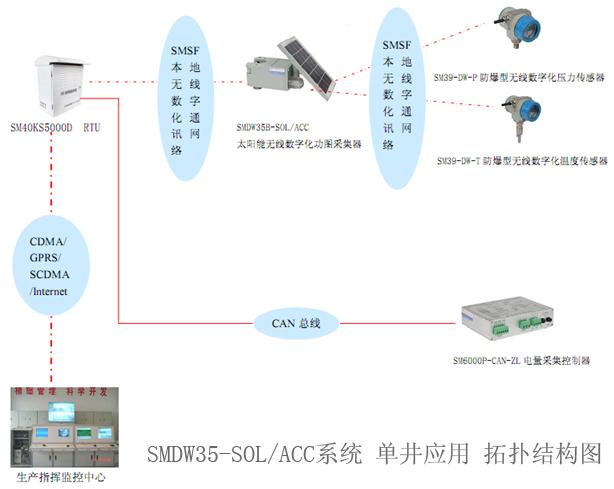

系統組成框圖
