- 霍爾效應線性電流傳感器-ACS711
- 來源：賽斯維傳感器網 發表于 2011/6/20
描述
Allegro® ACS711 為 <100 V 音頻、通信系統、大型家用電器和機動車應用的交流或直流電流感應提供經濟和準確的解決方案。該裝置封裝便于客戶輕松實施。典型應用包括電路保護、電流監控以及電機和逆變器控制。
該裝置包含一個線性霍爾傳感器集成電路，且其銅制的電流路徑靠近晶片的表面。通過該銅制電流路徑施加的電流能夠生成可被集成霍爾 IC 感應并轉化為成比例電壓的磁場。通過將磁性信號靠近霍爾傳感器，實現器件精度優化。
裝置輸出的斜率與從 IP+ 到 IP– （引腳 1 和 2 到引腳 3 和 4）的電流成正比。該電流路徑的內部電阻一般為 1.2 mΩ，提供非介入式測量接口，適合要求節省能源的應用。
雖然電流路徑的終端與傳感器導線絕緣（引腳 5 到 8 ），但 ACS711 非常適合低端電流感應應用，可為低交流或直流工作電壓應用提供足夠的內部爬電和隔離空間。銅線的尺寸允許器件在高達 5× 的過電流條件下運行。
ACS711 采用小型表面安裝 SOIC8 封裝。引腳框采用 100% 霧錫電鍍，可與標準無鉛印刷電路板裝配流程兼容。
除倒裝法使用的當前豁免于 RoHS 的高溫含鉛焊球外，該器件內部不含鉛。器件在出廠裝運前已完全校準。

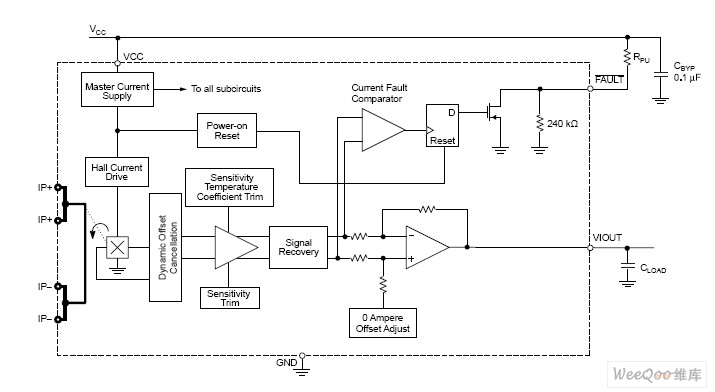

功能方框圖
特點
●無需外部感應電阻，單獨封裝方案
●1.2 mΩ 內部導體電阻，減少功率損耗
●經濟型低端及高端電流感應
●輸出電壓與交流或直流電流成比例
●±12.5 A 和 ±25 全刻度感應范圍
●過流故障跳閘，在 100% 滿標電流時鎖定
●低噪音模擬信號路徑
●100 kHz 帶寬
●小型低厚度 SOIC8 封裝
●3.0 至 5.5 V, 單電源工作
●集成靜電屏蔽，保持輸出穩定
●出廠時已經校準，確保精確度
●極穩定的輸出偏移電壓
●零磁滯
●電源電壓的成比例輸出

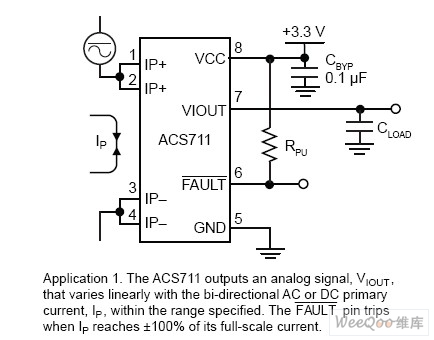

典型應用
