- ADIS16135: ±300°/秒精密角速率傳感器
- 來源：賽斯維傳感器網 發表于 2011/6/17
ADIS16135 iSensor®是一款高性能、數字陀螺儀檢測系統，自治工作，無需用戶配置便可產生精確的速率檢測數據。其性能優勢包括低噪聲密度、寬帶寬和出色的運動中偏置穩定度，支持平臺控制、導航、機器人和醫療儀器等應用。
這款傳感器系統實現了業界領先的iMEMS®技術與信號調理技術的完美結合，可提供優化的動態性能。工廠校準為整個傳感器信號鏈提供40°C至+85°C溫度范圍內的靈敏度和偏置特性。因此，每個ADIS16135都有其自己獨特的補償公式，安裝后可產生精確的測量結果。對于一些系統，工廠校準可免除系統級校準，大大簡化操作。
ADIS16135采用最高2048 SPS的采樣數據速率，并提供一個均值/抽取濾波器結構，以權衡噪聲和帶寬關系。串行外設接口(SPI)和用戶寄存器結構允許輕松訪問配置控制選項和校準的傳感器數據，適合嵌入式處理器平臺。
36 mm × 44 mm × 14 mm封裝提供4個孔，使用M2（或2-56標準尺寸）機械螺絲可輕松實現機械連接；此外還提供一個標準24引腳、雙排、1 mm間距連接器，可與印刷電路板或電纜系統實現電氣連接。工作溫度范圍為-40°C至+105°C。

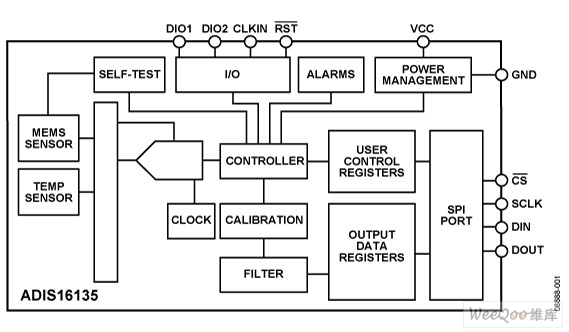

ADIS16135 功能框圖
特性
●數字陀螺儀系統，±300°/秒測量范圍
●運動中的偏置穩定度：6°/小時
●至11°/小時（溫度范圍：?40°C至+85°C）
●自治工作和數據收集
●無需外部配置命令
●啟動時間：181 ms；休眠模式恢復時間：5 ms
●工廠校準靈敏度和偏置
●校準溫度范圍：-40°C至+85°C
●一個SPI兼容型串行外設接口
●寬帶寬：335 Hz
●嵌入式溫度傳感器
●可編程工作與控制
●自動和手動偏置校正控制
●數字濾波器：Bartlett FIR，均值/抽取
●內部采樣速率：最高可達2048 SPS
●數字I/O：數據就緒、報警指示、通用
應用
●精密儀器
●平臺穩定與控制
●工業機車導航
●井下儀器
●機器人技術
