- 耗電不到10µA、帶有邏輯輸出的微型光傳感器
- 來源：賽斯維傳感器網 發表于 2011/6/10
在便攜式儀表中，一種耗電極低的光檢測電路可用來自動監測背景光。該功能可以很容易地通過一個邏輯門或施密特觸發器實現，但這種方法會消耗可觀的電源電流。IC1電路(圖1)提供了另一種更好的方案。

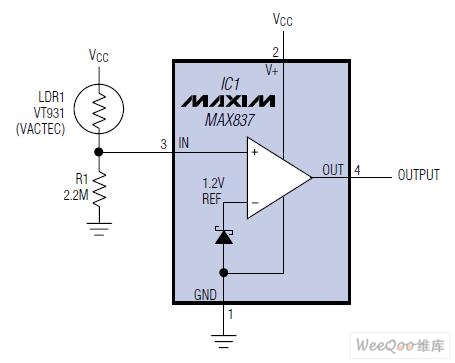

圖1. 這個光傳感器在光強超過由R1取值決定的水平時給出一個由低到高的輸出跳變
電源電流隨電壓變化的對數曲線(圖2)可以說明問題。正如所預期的，CMOS電路如74HC04反相器和74HC14施密特觸發器，當它們的輸入接近電源端(電源電壓或地)時僅消耗極小的電流(< 1A)。然而，在中間值時，5V工作的74HC04將消耗大于10mA的電流! 74HC14稍好一些，但在中間值時仍要消耗超過0.5mA的電流。這樣大的電流給使用帶來問題，因?yàn)樵诠鈾z測電路中中間狀態會持續很長時間。

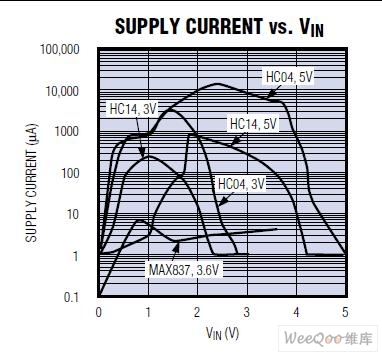

圖2. 這些曲線對圖1中IC1所吸取的電源電流(最下面的曲線，標有MAX837，3.6V)和其它器件進行了對比+3V供電將降低大約3倍的電源電流，但是工作電流仍很顯著。加入滯回也能有所幫助，但仍留有一點(或者高于或者低于切換門限)，在該點CMOS器件還是要吸收過多的A類電源電流。
最下面的曲線代表IC1的電源電流，在整個信號范圍內電流發生輕微的變化，且未超過7A。外部光傳感和偏置電阻在+5V供電時最多消耗3?A電流，這樣電路的總電源電流小于10?A且于光強無關。不同于其它方法，本電路將光強(由R1上的電壓表示)和一個固定基準電壓比較，而非無嚴格規定的邏輯門限。
電源電壓介于+2.5V至+11V之間，且在+11V時測得的電源電流僅為幾個微安。IC1也可用漏極開路的型號(MAX836)，其輸出(接一個上拉電阻)在混合電壓系統中可以超出電源電壓。如果降低功耗比體積更重要，可選擇MAX931比較器/基準IC。它采用縮小的SO-8封裝，稱作MAX (相比之下MAX837則為SOT封裝)，但其最大電源電流僅3?A。MAX837內置滯回電路省去了外部滯回電阻。
