- 發動機轉速傳感器電路（ESS）檢測
- 來源：賽斯維傳感器網 發表于 2011/6/8
該傳感器是外置傳感器，它安裝在正時齒輪室殼體的背部，其功能與發動機轉速／位置傳感器相同，向ECM提供發動機轉速和位置信息。圖1為發動機轉速傳感器電路。

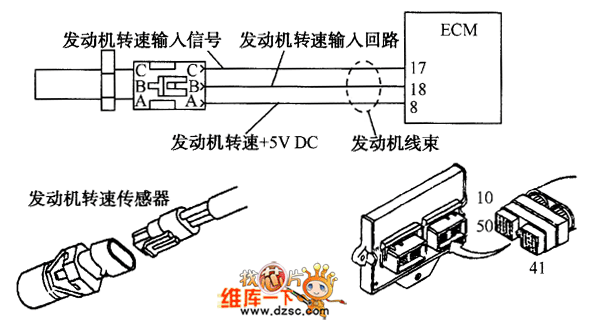

圖1 發動機轉速傳感器電路
在傳感器電源線的8端子處檢測電壓過高時，產生283故障碼；在該處檢測到電壓過低時，產生284故障碼。發動機將轉速傳感器信號作備用信號，當該傳感器出現上述故障時，將直接導致發動機冒白煙。
�。�1）分別檢查發動機轉速傳感器連接器的A、B、C端子的接地電阻，應大于100 kΩ。否則，應更換發動機轉速傳感器，如圖2所示。
�。�2）檢查是否開路。檢查8與A端子、18與B端子、17與C端子間電阻，阻值應小于10Ω。若不合格，應更換發動機線束，如圖3所示。

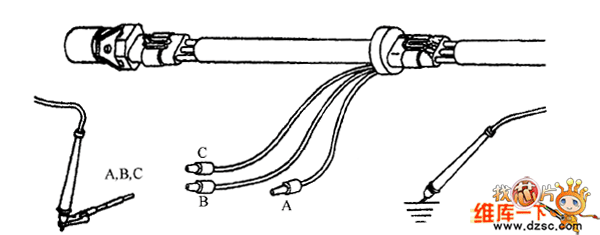

圖2 分別檢查發動機轉速傳感器連接器A、B、C端子的接地電阻

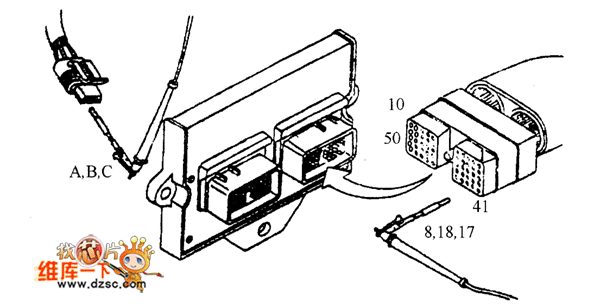

圖3 檢查8與A、18與B、17與C間電阻
�。�3）檢查是否短路接地，如圖4所示。檢查發動機線束連接器8、18、17與接地間電阻，阻值應大于100 kΩ。若不合格，則應更換發動機線束。

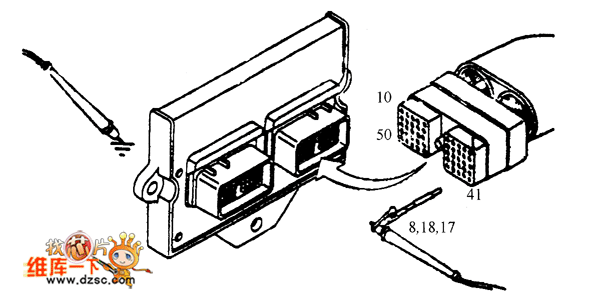

圖4 檢查8與接地、18與接地、17與接地間電阻
�。�4）檢查端子間是否短路，如圖5所示。分別檢查8、18、17端子與發動機線束連接器各端子間電阻，阻值應大于100 kΩ。若不合格，則應更換發動機線束。
（5）檢查傳感器電源電壓，如圖6所示。檢查發動機轉速傳感器連接器線束的A端子與接地間電壓，應在4. 5～5.25V之間。若不合格，則應更換EOM。
（6）清除故障碼283、284，使其不再起作用。起動開關在ON位置，起動發動機，使發動機怠速運轉，使用INSIte(TM)手提電腦，清除283和284故障碼。

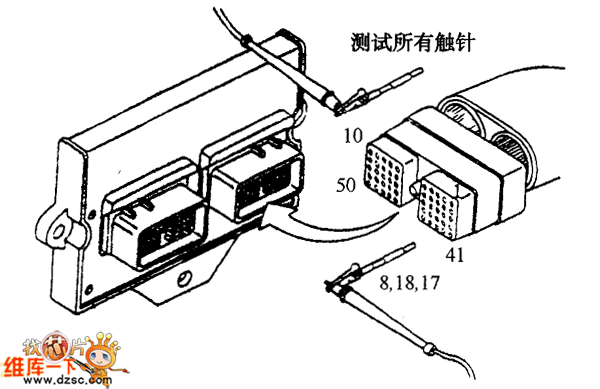

圖5 檢查8、18、17端子分別與發動機線束連接器各端子間電阻

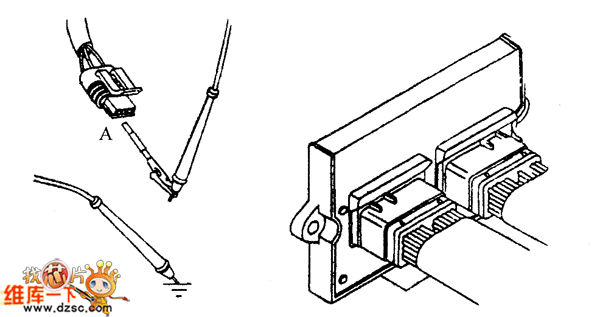

圖6 檢查A端子與接地間電壓
