- 電容性傳感器技術
- 來源：賽斯維傳感器網 發表于 2011/5/8
30多年以來，Camille Bauer AG在Wohlen向全世界提供專利性的電容技術�，F(xiàn)今全范圍轉動傳感器和他們的無接觸測量對轉軸固定一個獨一無二的角位是一個很大的飛躍�？梢砸愿鞣N方式實現這種測量。眾所周知，在現今的市場上光學傳感器是分辨率最高的。電磁性轉角變送器生產成本最小。

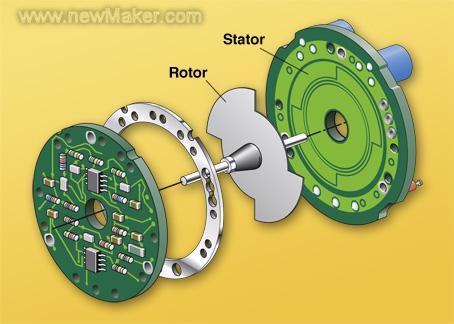

電容性系統是針對模擬輸出信號最好的無接觸傳感器掃描系統之一。測量電容器由兩個電容器電極（定子）組成。當轉子插在兩個電容器電極之間時，他的電容與絕對轉角成正比變化。在兩個電容板之間由震蕩器產生一個與角位成正比的電流。在連接處安裝一個電磁兼容性的濾波器來完成整體裝配。
這種測量原理的優勢是能耗低。我們是唯一個提供帶4到20mA兩線制模擬輸出的KINAX系列轉角變送器。其它優勢很明顯。電容性角度值不受磁場影響。因此轉角變送器應用安全，例如：在鐵路交通或高壓變壓器附近應用。不會因?yàn)閮?nèi)部電子零部件的高精密性而降低轉角變送器的使用壽命。電容性測量不會受溫度影響。僅需要考慮的就是個別零部件的磨損，這是任何變送器都會有的問題。
性轉角變送器轉動角度可達360°
幾乎令人不可置信的就是電容性轉角變送的適合360°角度應用。這都是由于電容的獨特結構�，F(xiàn)在模擬輸出的精度是0.05°，與12位的數字值一致，我們現在已經應用16位。另一大優勢就是抗機械震動和波動。因此，他的測量原理是非常可靠得并且產品一直應用在柴油發動機和大的渦輪上。近幾年來電容性轉角變送器已經成功地應用在蒸汽渦輪上，在10...2000Hz測試時有30g的波動。電容性轉角變送器的精度在光學和電磁性變送器之間。
與其它轉角變送比較
光學系統，正如他的名字一樣，他是基于光學掃描系統的原理。他的中心元件是一個受一束光源掃描的旋轉編碼磁盤。最終得數字編碼與角位一致。這個系統在分辨率和速度上是無與倫比的。但是編碼磁盤在強震動的環境中輸出信號非常不穩定。在惡劣環境下，甚至?xí)䲟p壞編碼磁盤。而且，易受低溫，溫變以及粉塵和潮氣的影響。另一個顯著的弱點是光源的壽命問題。隨著時間的過去，他會變得非常脆弱并且很難掃描強光和暗處。必須經常性的行使復雜的監測功能才能補償這個缺陷�，F(xiàn)今電磁系統已取代了電位計轉角變送器。他們是基于無接觸電磁測量原理，變送器在流線型磁場中轉動將角位信號轉換成一個模擬信號。他們本質上比光學轉角變送器更抗粉塵和潮汽，但是他們也有顯著的缺陷。例如，惡劣環境中使用會嚴重影響其測量結果。另一個重要的方面是磁鐵轉動力不一致。磁鐵老化和溫度系數還會嚴重影響變送器。(end)
