- 電磁法測扭矩
- 來源：賽斯維傳感器網 發表于 2011/3/30
在機床加工中為防止主軸的疲勞斷裂，需要對其上的扭矩加以監測。采用了磁場嵌入技術（EMD-Embedded Magnetic Domain）的直線式傳感器可滿足這種要求。此項技術已經在動力工具領域內有了較成功的應用，如：氣動或電動扳手、電動螺絲刀等，并逐漸將其應用于機床刀具上。
此項技術有以下優點：
◆ 造價低
◆ 可實現非接觸式測量
◆ 測量精度高
◆ 體積小、重量輕
◆ 對圓形、方形軸均可測量

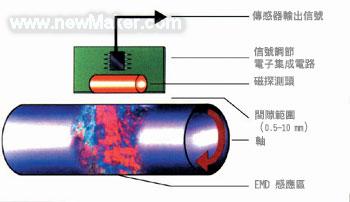

下面介紹一下EMD傳感器的工作原理：
首先，對測量對象（一般情況下是工作軸）進行磁化，軸上產生的磁場將隨軸所受扭矩的變化而變化。然后，將傳感器置于距軸10 mm處，這時便可精確的感應出軸上磁場的變化，并通過顯示屏輸出相應的扭矩值。生產商美國密歇根FAST科技公司提供兩種標準的傳感器：
TM-HR-Sq系列，用于測試方形截面驅動軸（凹/凸），有多種參數供選擇。
TM-HR-Rd系列，用于測試圓軸，可以和機床、刀具整和為一體，能應用在惡劣的環境中。該公司正在開發適用于OEM的傳感器。
據生產商介紹：這種EMD產品有以下特點：
◆ 此種傳感器由于不用在測量時接觸被測對象，這就使將其融入現有機床設計的步驟簡單化。
◆ 通過高頻采樣保證其測量精度
◆ 高可靠性，抗干擾能力強; 不易受臟物、流體或其他同類物質的污染
◆ 工作溫度在40°F-132°F
同時，EMD傳感器可安裝于機床主軸頭與刀具裝夾位置之間，監測因各種因素引起的扭矩變化，并可將測量值與理想值進行比較，以決定安裝或更換刀具的最佳時機。
此外，圓軸傳感器能容易地集成到現有的機床，因此EMD傳感器可以使制造廠家快速，低成本的提高現有機床的性能，對那些影響產品質量的工藝流程作出快速反應并進行修改。EMD技術相對來說較新，采用該技術的公司不必?fù)?dān)心過于超前而不可靠，該公司強調，他們正和一家金屬加工廠緊密合作，根據生產中的使用情況不斷改進EMD傳感器。
