- 歐姆龍定位控制器NC413在自動剪料機中的應用
- 來源：賽斯維傳感器網 發表于 2011/3/10
摘要：本文介紹OMRON 位移檢測傳感器與PLC的控制相連接而組成的自動控制系統，它對煙片復烤機的運動部件重要部位進行連續檢測，實現機械系統故障的報警和控制，完善煙片復烤機的自動控制功能，提前預測機械設備的狀態，避免損失。
關鍵詞：位移檢測傳感器 可編程控制器
1.引 言
復烤機的中的主鏈板護板（又稱魚鱗片），在機械系統中起到關鍵的密封和擋料作用，數量有幾百片。一旦魚鱗片變形或倒片，將直接影響生產，整個煙片復烤機就不能工作。在多個現場出現故障，都是數十片魚鱗片出現倒片，需要修復的時間很長，直接影響復烤廠的生產。
針對上述問題，我們選用歐姆龍Z4W-V25R位移檢測傳感器，由于它的檢測的準確性和可靠性，它具有較高的抗干擾性和良好的環境適應性，對被檢測的物體，具有較高的檢測靈敏度，呈模擬量連續輸出，利用紅色光點使檢測情況一目了然，并且具備安全開關功能，可滿足現場控制的要求。與可編程控制器（PLC）、上位機監控（SCAD）組合成一套自動控制系統。我們設計并完成實際應用煙草行業打葉復烤生產線的煙片復烤機主鏈板護板檢測系統，就是這樣一個生產自動化控制的實例。
2.應用的主要工藝點及要解決的主要問題
煙片復烤機主鏈板護板檢測有以下的工藝要求：
（1）被檢測對象為運動部件：主鏈板護板在工作時以8～12m/min的速度連續運行；
（2）非接觸式檢測：由于主鏈板護板的特殊性，檢測必須為非接觸式檢測；
（3）檢測對象為不銹鋼護板。根據其機械系統的主要工藝特殊性，經過我們的機械、電器設計工程師與歐姆龍云南昆明事務所相關人員多次探討，決定選用歐姆龍Z4W-V25R位移檢測傳感器，作為主鏈板護板的檢測器件，實時監視其運行情況，配合PLC的控制保護機械系統的正常工作。
3.系統構成

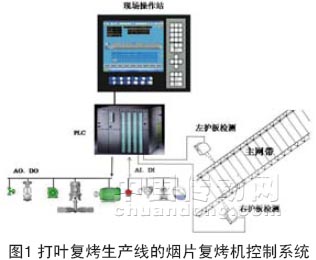

煙片復烤機控制系統機構如圖1所示，位移檢測傳感器與設備上的各種檢測器件組成信號輸入，根據主網帶左、右護板檢測的數據，在屏幕上顯示，若左、右護板偏差值大于設定值，則聲光報警，當連續檢測護板變形超過3片時，則停止煙片復烤
機的運行，同時聲光報警。維修正常后設備才能正常工作。
4.應用說明
（1）機械安裝：Z4W-V25R位移檢測傳感器安裝在主網帶左、右護板容易出故障的部位，以便及時檢測故障點。安裝時利用紅色光點確定被檢測護板的位置和距離。同時還要盡量避免灰塵、水蒸汽等造成的檢測傳感器誤動作。
（2）電器安裝：位移檢測傳感器的模擬量位移輸出4～20mA直接進入PLC模塊的模擬量輸入點，DARK輸出通過中間繼電器MY2NJ 24VDC 隔離后進入PLC模塊的數字量輸入點。
（3） PLC程序調試：本應用項目由于主網帶護板為運動部件，并有一定偏差，所以在PLC程序的設計和調試要考慮位移檢測傳感器的模擬量位移輸出值的濾波，并設置報警停機時間在一定范圍可以進行調整。
5.應用方案所取得的效果
通過安裝使用了Z4W-V25R位移檢測傳感器，在烤片機主網帶護板有一定變形時便能及時發現故障，操作和維修人員提前進行處理，避免了長時間停機維修。經過一段時間的使用，用戶反映良好，提高了設備的可靠性。
6.對歐姆龍的建議
筆者所設計的烤片機主要使用歐姆龍的E3S-AT81型光電開關和MY2NJ中間繼電器。位移檢測傳感器Z4W-V25R也已經在多臺設備上使用，其性能價格之比與激光測距、超聲波測距傳感器有一定優勢。若該位移檢測傳感器的檢測距離范圍再有所
增加，在煙草機械行業將會得到更廣泛的應用。
作者簡介
楊漪 高級工程師 就職于云南昆船設計研究院。
