- 傳感器無線數據采集系統
- 來源：賽斯維傳感器網 發表于 2011/3/6
摘 要：在工業控制領域，常常需要采集大量的現場數據，然后傳輸給主機進行處理。而目前數據傳輸通常使用的是RS485或者是其他網絡。這些網絡均基于有線傳輸，他們在使用中不僅要考慮成本因素，還要考慮數據傳輸中的干擾因素。而無線傳輸相對具有一定的優勢，成本相對低，并且傳輸中的干擾也較少，這也在一定程度上提高了傳輸?shù)目煽啃浴ＴO計了一個基于ZF02-96的傳感器無線數據采集系統。
關鍵詞：傳感器；無線數據采集；無線手持設備；ZF02-96；
1 引言

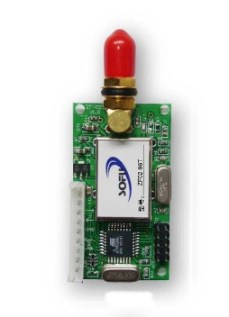

在工業控制現場，常常需要采集大量的現場數據，如電壓、電流、溫度、濕度、氣壓等，并將這些數據采集模塊采集的數據傳輸?shù)街鳈C進行處理，由主機根據處理的結果，將控制信號傳輸給現場執行模塊進行各種操作。目前數據的傳輸基本是基于有線的網絡，如RS485，CAN等。這些有線的網絡一般具有成本比較高、維護不方便等缺點。而無線傳輸相對具有一定的優勢，如成本低、可靠性高、維護方便等。本文介紹一個基于ZF02-96無線數據采集系統。該系統最高傳輸速度可達19.2 kb/s。
2 系統原理
傳感器數據采集發射部分由壓力傳感器、溫度傳感器、信號處理部分、微處理器（一般是單片機）和無線發射電路組成。壓力和溫度傳感器獲取周圍環境的壓力、溫度值。信號處理部分包括前項通道、程控放大器和A/D轉換器，其功能是在程序控制下對傳感器模擬信號提取放大，并進行模/數轉換。微處理器負責控制系統各部分器件的工作并對數字信號進行處理。無線發射電路在微處理器的控制下，由編碼器將采集到的信息數據進行相應的編碼和處理，并用發射模塊發射出去。

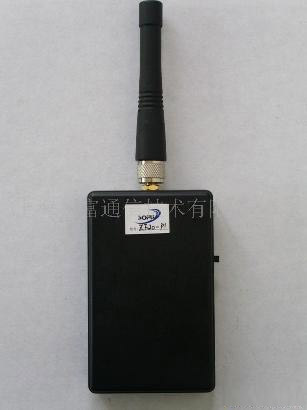

數據接收部分由無線接收電路、微處理器和顯示部分組成，在微處理器控制下接收無線電傳來的數據。當一組格式數據接收完畢后，由接收電路里的解碼器對格式數據進行解碼，獲取環境當前的壓力信息，然后將壓力信息顯示在LED接收面板上。
本文介紹的無線數據采集系統對于其他無線數據傳輸?shù)膽镁哂幸欢ǖ膮⒖純r值，通過適當改變硬件配置，以及適當修改程序，可以應用于遠程抄表、遠程監控等領域。
