- LEM智能蓄電池傳感器的應用
- 來源：賽斯維傳感器網 發表于 2011/3/6
隨著我國通訊、電力、UPS等行業的迅猛發展，蓄電池的用量也在快速增加。就目前我們的蓄電池使用條件，經常會發生一些意想不到的狀況發生，比如看似正常的蓄電池放電時卻放不出電來。這種狀況的發生主要原因在于蓄電池的運行狀態沒有得到有效的監測，從而導致蓄電池組中某一塊或多塊蓄電池發生故障而沒有及時的分揀出來，進而導致整個蓄電池組不能正常放電。

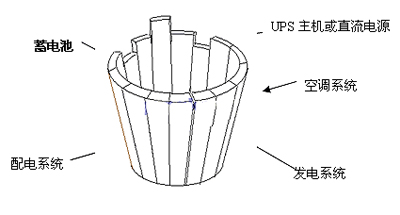

蓄電池作為安全不間斷供電的最后一道保障措施，同時也是不間斷供電系統里面最不安全的因素。從系統理論我們知道，系統的安全程度取決于系統中最不安全的因素，也就是我們經常引用的“木桶理論”

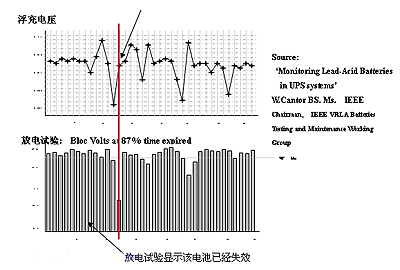

針對蓄電池的運行機理和失效模式，國內已經有相關的標準出臺，在直流供電的場合安裝對蓄電池監測的必要裝置，比如電壓巡檢儀等。但是根據后備蓄電池的工作條件，有可能長期不放電，在兩次定期核對性放電測試期間，同樣有可能失效，而電池的端電壓是完全正常的。如下圖（IEEE）：

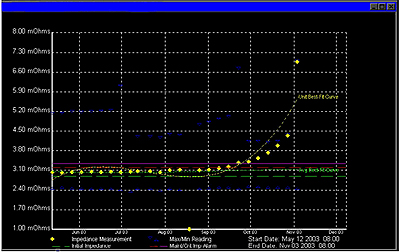

由此可以看出僅檢測電壓是完全不夠的，并且還容易誤導用戶，將壞電池作為好電池來使用，這種危害是相當大的。那么除了監測電壓以外還有沒有什么好的辦法能夠更有效地監測蓄電池的狀態，并且能夠在蓄電池性能下降到一定程度的時候給出預警信號，使我們能夠在蓄電池失效之前將電池更換或?qū)ｉT維護，從而避免災難性的斷電情況的發生呢。答案當然是肯定的，通過測量蓄電池的內部電阻的狀態可以有效地預測蓄電池的劣化程度，也就是能夠準確的監測蓄電池的健康狀態SOH（Status Of Health）。如下圖：
黃色趨勢線顯示蓄電池的內阻在10月到11月期間因?yàn)楦鞣N原因急劇上升，因此可以判斷出蓄電池的狀態已經嚴重劣化，經過對電池的放電證實的確是電池已經失效。

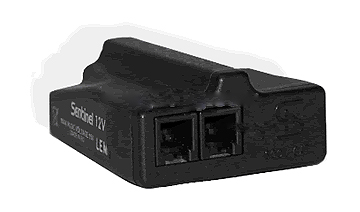

LEM公司針對蓄電池的運行機理以及失效模式開發出了世界上體積最小同時各種功能高度集成的智能蓄電池傳感器Sentinel，能夠準確測量單體蓄電池的內阻、溫度以及電壓等參數。如圖：
該器件有如下主要特點：1. 測量電壓1.5V-15V，精度+/- 0. 5%
2. 溫度誤差，+/- 2℃
3. 內阻的測量重復度+/- 2%
4. 全部采用接插件，安裝極為快捷
5. 省電模式下<3mA
6. 5年質量保證

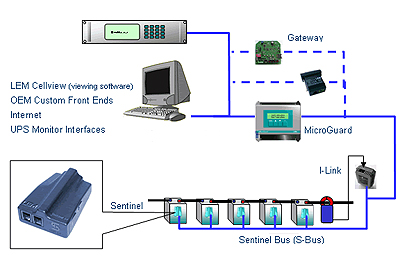

利用LEM提供的全套解決方案，用戶可以在很短時間內組成一套完美的蓄電池監控系統。
如圖所示：

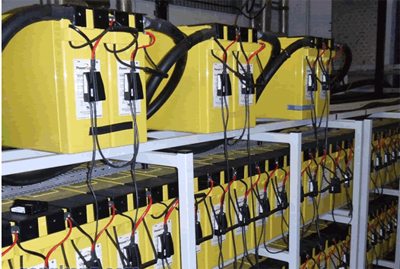

該套解決方案非常適合目前的通訊、電力以及UPS后備蓄電池的監控。該系統在歐洲等國家有著很好的應用。如圖：
相信LEM的蓄電池監控產品必將對我國的安全用電系統做出應有的貢獻。
