BP01型壓力傳感器及其在便攜式電子血壓計中的應用
來源:賽斯維傳感器網 發表于 2011/2/27

  介紹了德利康公司的BP01型壓力傳感器的主要性能和參數給出了一個用BP01作傳感器組成的便攜式電子血壓計的實際電路,并對該應用電路的工作原理進行了說明,同時給出了該便攜式電子血壓計電路的設計和調試方法。

  1 概述

  BP01 型壓力傳感器是為監測血壓而專門設計的,主要用于便攜式電子血壓計。它采用精密厚膜陶瓷芯片和尼龍塑料封裝,具有高線性、低噪聲和外界應力小的特點;采用內部標定和溫度補償方式,從而提高了測量的精度、穩定性以及可重復性,在全量程范圍內,精度為±1%,零點失調不大于±300μV。


  2 BP01的主要性能參數

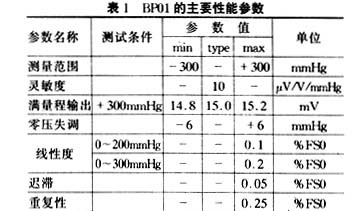

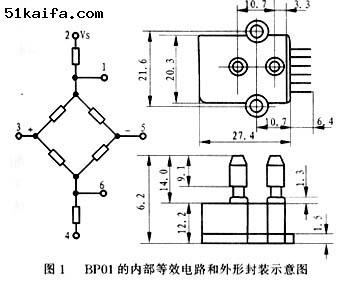

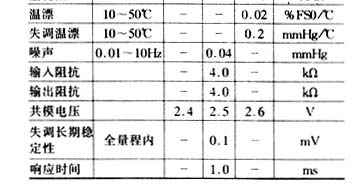

  BP01的內部等效電路和外形封裝如圖1所示;表1所列為BP01在電源電壓Vs為5.0V、環境溫度TA為25℃時的主要性能參數。




  BP01的極限參數如下:

  ·最大工作電壓:20VDC;

  ·最大耐壓:1500 mmHg;

  ·工作溫度范圍:0~70℃;

  ·引腳焊接溫度(最大值):250℃(2~4秒)。

  3 基于BP01的電子血壓計

  3.1工作原理

  用BP01構成的便攜式電子血壓計的原理電路如圖2所示,它由偏置電源電路(A1、A2)、前置處理電路(A3~A6)、顯示電路(A7)和壓力傳感器(BP01)組成,該血壓計的血壓測量范圍為0~200mmHg,分辨率為0.1mmHg,工作電源為一節9V迭層電池,F(xiàn)將血壓計中各主要電路的工作原理分述如下:


  a.偏置電源電路

  電源電路由帶有內置參考電壓的雙運放LM10組成,A1構成同相放大器,A2構成跟隨器,它們的作用是將內置的參考電壓放大后用作壓力傳感器BP01的偏置電壓Vs,其Vs的值由下式決定:

  Vs=Vref(1+R2/R3)

  式中:Vref為LM10的內置參考電壓。其值為200mV,將此值連同電路中的R2和R3的值代入上式即可求得偏置電壓Vs的值為5V。

  b.前置處理電路

  前置處理電路由A3~A6四個運算放大器組成,其中A3構成失調偏置電路以對電路失調進行補償;A5構成跟隨器,用于對壓力傳感器BP01的輸出信號進行隔離緩沖;A4、A6構成放大電路,其增益AV由下式決定:

  AV=1+(R1/RT)

  若忽略失調,前置處理電路的輸出電壓Vout為:

  Vout=2(1+R1/RT)VIN

  式中:VIN為壓力傳感器BP01的輸出電壓。

  c.顯示電路

  顯示電路選用三位半的顯示驅動器。工作時,壓力傳感器BP01的輸出經前置處理電路放大后,由顯示驅動電路來驅動LCD,以讀出測量的血壓值。

  3.2調試方法

  a.零壓輸出調整

  在零壓輸出時,調整失調電位器RP1,在血壓計的顯示值為000.0時,即可認為完成了零壓輸出調整。

  b.前置電路增益的調整

  壓力傳感器BP01的滿量程輸出與偏置電壓有一定的關系,當5V偏置時,在200mmHg壓力下的輸出為10mV,其對應的顯示驅動電路的輸入為200mV,因此前置電路的增益AV為200mV/10mV,這樣,利用前面Av的計算公式即可反推出增益電阻RT的值。

  若選取電阻R1為10kΩ,則增益電阻RT應為1.1kΩ。調試時可先用電位器調整輸出值,再用萬用表測出該電位器的阻值,最后再換成固定電阻。

  c.滿量程調整

  滿量程調整時,先在顯示電路的輸入端加上200mV電壓,然后調整電位器RP2,使其讀數為199.9mmHg即可。

  上調整完成之后,一般應多重復幾次,以使顯示值可靠地符合精度要求。

  3.3元器件的選擇

  為保證測量精度,上述電路的外圍元器件的選擇也是一個不容忽視的重要環節。一般情況下,電位器RP1、RP2應選用1%精度的金屬膜多圈電位器;電阻應選用1%精度的金屬膜電阻器;電容一般選用聚脂薄膜或者云母電容。

  4 結束語

  在使用壓力傳感器BP01和其它器件設計便攜式電子血壓計時,應注意的是:對于不同的偏置電壓,其輸出也不同,因而前置處理電路的增益應做相應的調整,以滿足滿量程的不同要求。
