- BANNER傳感器應用舉例—印刷電路板檢測
- 來源：賽斯維傳感器網 發表于 2011/2/14

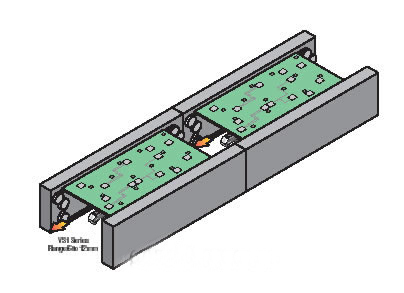

■印刷電路板的檢測
目的：檢測傳送帶上是否有PCB
應用：由于PCB板的反光率差別很大，用直反式傳感器來檢測很不可靠。VS1聚焦式傳感器具有很高的增益，能可靠檢測各線路板而不受反光率的影響。這主要是采用了光學和機械聚焦的聯合設計，同時排除了背景的影響。
傳感器：VS1AN5CV10

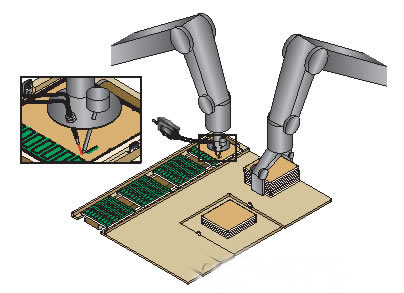

■印刷電路板碼放高度檢測&涂膠檢測
目的：確認粘合劑是否正確刷在IC芯片的粘結處以及監測PCB板的碼放高度
應用：帶光纖的D10傳感器，將光纖檢測頭安裝在涂膠的位置附近，以確認膠是否被涂到正確位置。對射式VS2傳感器用來檢測已涂完膠的PCB板是否已碼放到預定高度。
傳感器：VS2KRN5V & D10DNFP
光纖：PBCT26U & L4C6鏡頭

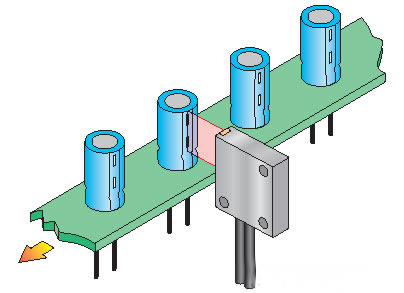

■電容極性檢測
目的：檢測電容的放置方向是否正確
應用：由于電容是有極性的，所以當它被插裝到PCB板上時需要檢測其放置方向是否正確。
PBRS1X326U矩形光柵能檢測到電容側面的極性標識。對于D11E系列傳感器，當沒有檢測到極性標識時會產生輸出信號。
傳感器：D11EN6FP
光纖：PBRS1X326U

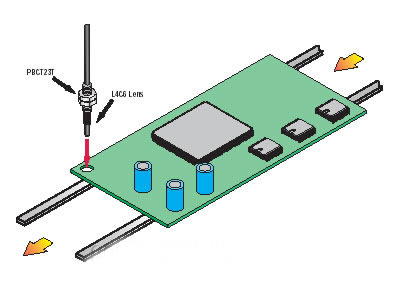

■PCB板定位孔檢測
目的：檢測PCB板定位孔的有無
應用：在檢測一個完全插裝好的PCB板之前，PCB板需要精胡定位在某一處。定位孔或其他的定位標志一般是用來定位的。MINI-BEAM專家型塑料光纖傳感器配合使用同軸光纖和鏡頭，在6mm的檢測距離處光點僅為0.25mm，可檢測很小的孔。
傳感器：SME312FP
光纖：PBCT26U & L4C6鏡頭
