- 碰撞區域汽車安全加速度傳感器
- 來源：te 發表于 2020/6/29
MEAS | MEAS 1201
TE 系列編號 1201 & 1201F
TE 內部編號 CAT-PPA0001
型號 1201 和 1201F 系列加速度傳感器是碰撞區域安裝中最常見的一些汽車安全測試加速度傳感器。
加速度范圍 (±)?(g): 50, 100, 200, 500, 1000
頻率響應?(Hz): 0-800 到 0-3000
加速度計類型?: MEMS DC
軸數?: 1
靈敏度?: .15 mV/g, .4 mV/g, .9 mV/g, 2 mV/g

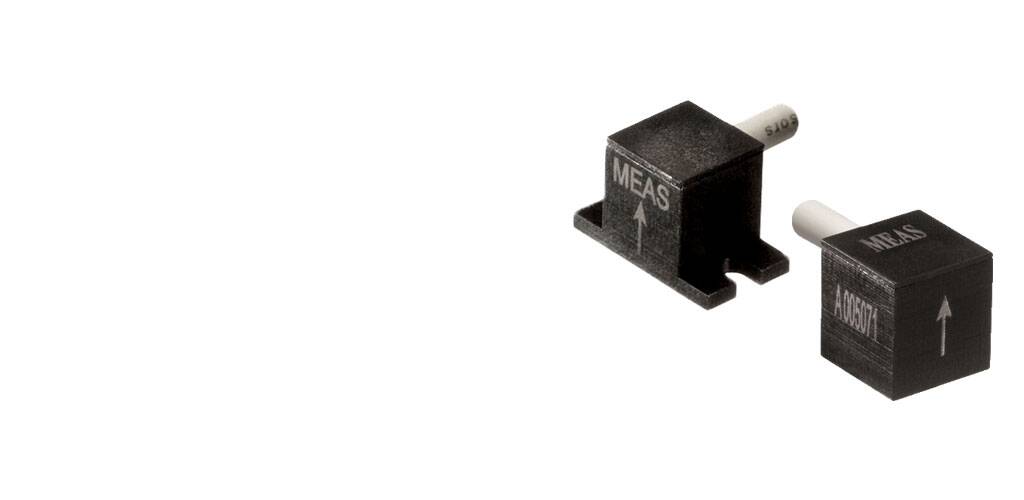

1201 系列碰撞區域加速度傳感器專為粘合型安裝應用而設計，其中 1201F 采用了用于螺釘安裝的一體式法蘭設計。
加速度傳感器象征著 TE Connectivity (TE) 可靠的壓阻式 MEMS 傳感器的下一次演進，它具有最佳的內部氣體阻尼量，可實現出色的抗沖擊生存能力，并提供高達 6000Hz 頻率的平滑振幅響應（1000g & 2000g 量程）。 型號 1201 & 1201F 碰撞區域加速度傳感器的量程為 ±50g 至 ±2000g，采用標稱 4000Ω 阻抗的全橋配置，可提供短預熱時間和最小偏移，遠優于市場中的同類傳感器。該加速度傳感器采用堅固外殼封裝、屏蔽式低噪聲電纜，專為碰撞區域測試而設計。型號 1201 專為粘合型安裝設計，1201F 采用用于螺釘安裝的一體式法蘭設計，并配備 #2-56 內六角螺釘。型號 1201 & 1201F 系列加速度傳感器采用 Stycast 全密封設計，可在 -20°C 至 +85°C 的全工作溫度范圍內提供 IP65 保護。TE Connectivity 還采用便于用戶使用的 excel 格式來提供校準數據，這使得大量用戶能夠快速上傳安裝的每個傳感器的校準信息。
優勢
直流響應碰撞測試加速度傳感器
新一代壓阻式 MEMS 傳感器
量程：±50 g 至 ±2000 g
專為要求嚴苛的碰撞區域測試而設計
符合 SAE-J211 標準
標準 <40mV ZMO
線性< 1%
10,000 g 過載沖擊防護
2-10Vdc 激勵電壓
保護等級 IP-65
最佳氣態阻尼
耐用的低噪聲電纜
應用于
碰撞區域測試
汽車安全測試應用
沖擊和碰撞測試
瞬變跌落測試
頭盔沖擊測試
