- 壓電加速度傳感器的安裝方式
- 來源：互聯網 發表于 2020/5/19
隨著壓電加速度傳感器的廣泛應用，使得如何正確的安裝傳感器顯得尤為重要。
壓電加速度傳感器安裝方式有以下三種，但是每種安裝方式對高頻都會有影響，安裝前應對傳感器與被測試件接觸的表面進行處理，保證傳感器與被測試件接觸的表面要清潔，平滑，不平度應小于0.01mm，安裝螺孔軸線與測試方向一致。如安裝表面較粗糙時，可在接觸面上涂些清潔的硅脂，以改善耦合。測量沖擊時，由于沖擊脈沖具有很大的瞬態能量，故傳感器與結構的連接必須十分可靠，最好用鋼螺釘。如現場環境需單點接地，以避免地電回路噪聲對測量的影響，請采取使加速度傳感器與構件絕緣的安裝措施，或選用能滿足試驗要求的其本身結構對地絕緣的加速度傳感器。
第一種安裝方式是螺釘安裝：我公司生產的壓電加速度傳感器出廠時均配有一只安裝螺釘，用它將加速度傳感器和被測物體固定即可。M5安裝螺釘推薦安裝力矩20kgf.cm。

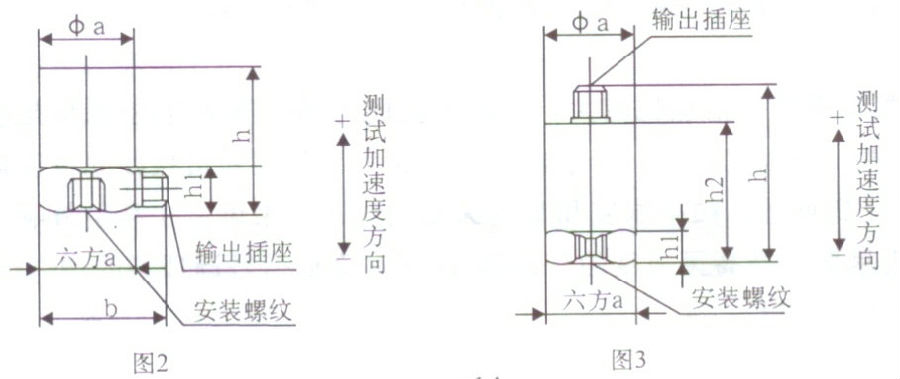

以單軸為例，側端輸出外形如圖2所示，頂端輸出外形如圖3所示：
第二種安裝方式是磁力安裝座連接：磁力安裝座分對地絕緣和對地不絕緣兩種。在低頻小加速度測試試驗中，如被測物為鋼鐵結構，且不宜鉆安裝螺孔的試驗件（如機床、發動機等），磁力安裝座提供了一種方便的傳感器安裝方法。但在加速度超過200g，溫度不超過150℃時不宜采用。我公司的磁力座型號為CZ型，用戶可以根據自己需求單獨進行購買。
第三種安裝方式是膠粘劑粘接：膠接面要平整光潔，并需按膠接工藝清潔膠接面。目前常用的502粘結工藝如下：
1）先用200-400#砂紙對安裝面進行打磨；
2）用丙酮或無水乙醇清洗打磨面，并徹底擦干；
3）于粘結部位滴適量的502快干膠，之后用手（或加壓）將傳感器壓住幾秒鐘，待膠初步固化后松開手（或去掉壓力）靜置十幾秒，使膠徹底固化達到膠接強度；
4）欲取下膠接在被測物體上的傳感器，請先于粘合部位涂布丙酮，過幾分鐘后用起子取下，注意不要用力過猛！如果輕輕用力取不下時，可在涂布溶劑，待幾分鐘后再輕輕取下對大加速度的測量，請計算膠接強度。
