- 高性能加速度傳感器頻率變換電路
- 來源：賽斯維傳感器網 發表于 2020/4/23

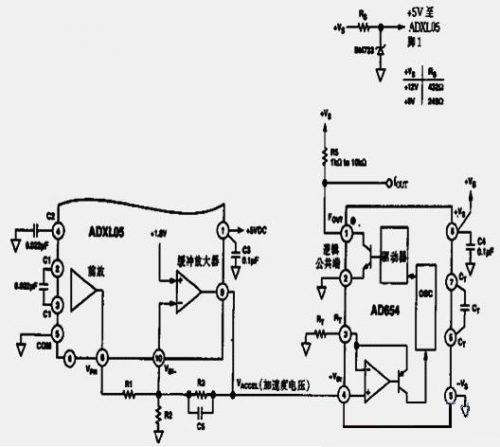

如圖為高性能加速度傳感器頻率變換電路。該電路中ADXL05將±5g的加速度直接轉換成對應的模擬輸出電壓;模擬電壓又控制AD*的輸出頻率，輸出頻率信號在AD*的腳1。ADXL05腳8的輸出電壓在無加速度時是+2.5V;當有加速度時，每個g(正或負)值電壓上下變化200mV;腳9輸出刻度系數是由電阻R3和R1設置的，電阻R2用于改變0g輸出電平(相對于+2.5V，提供最大輸出擺容C5和電阻R3構成低通濾波器，提高電路的信噪比。
